Profil produksjonslinje

Profil produksjonslinje Profilproduksjonslinjen bruker SJSZ-65/132-seriens koniske dobbeltskrueekstrudere, vakuumformingsplattformer i rustfritt stål, beltetraktorer, integrerte automatiske skjæremaskiner og vippestativer for lossing. Formingsplattformen er utstyrt med høytrykksvakuumpumpe og vannpumpe, som er firedimensjonalt justerbare. Traktoren er pneumatisk klemt. Den automatiske kuttemaskinen med fast lengde bruker en reisebryter for å kutte til en fast lengde. Stablestativet er 6 meter langt, laget av rustfritt stål, og pneumatisk snudd.

Send forespørsel

produktbeskrivelse

Profil produksjonslinje

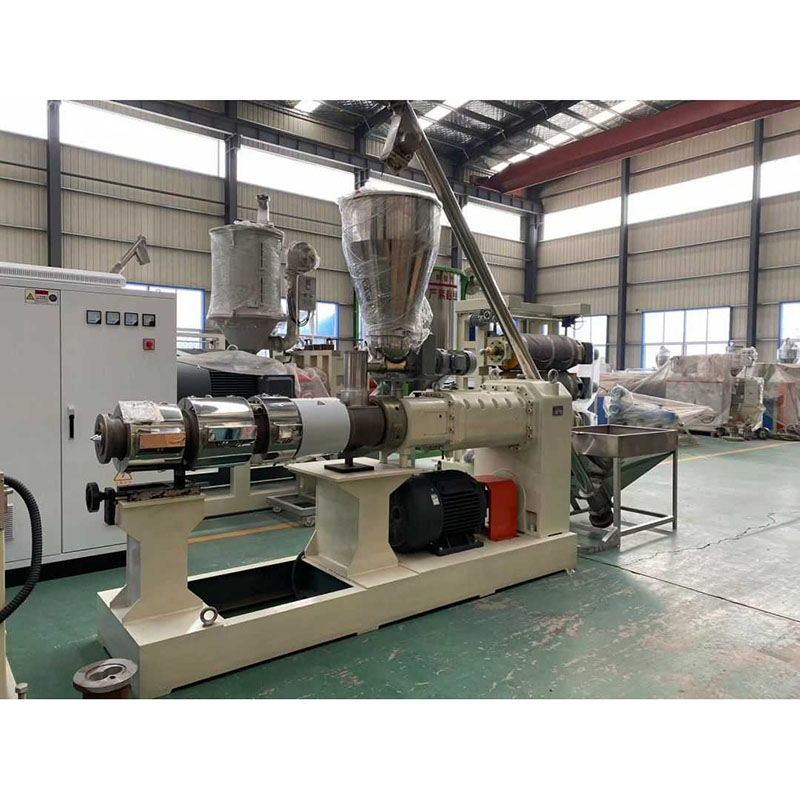

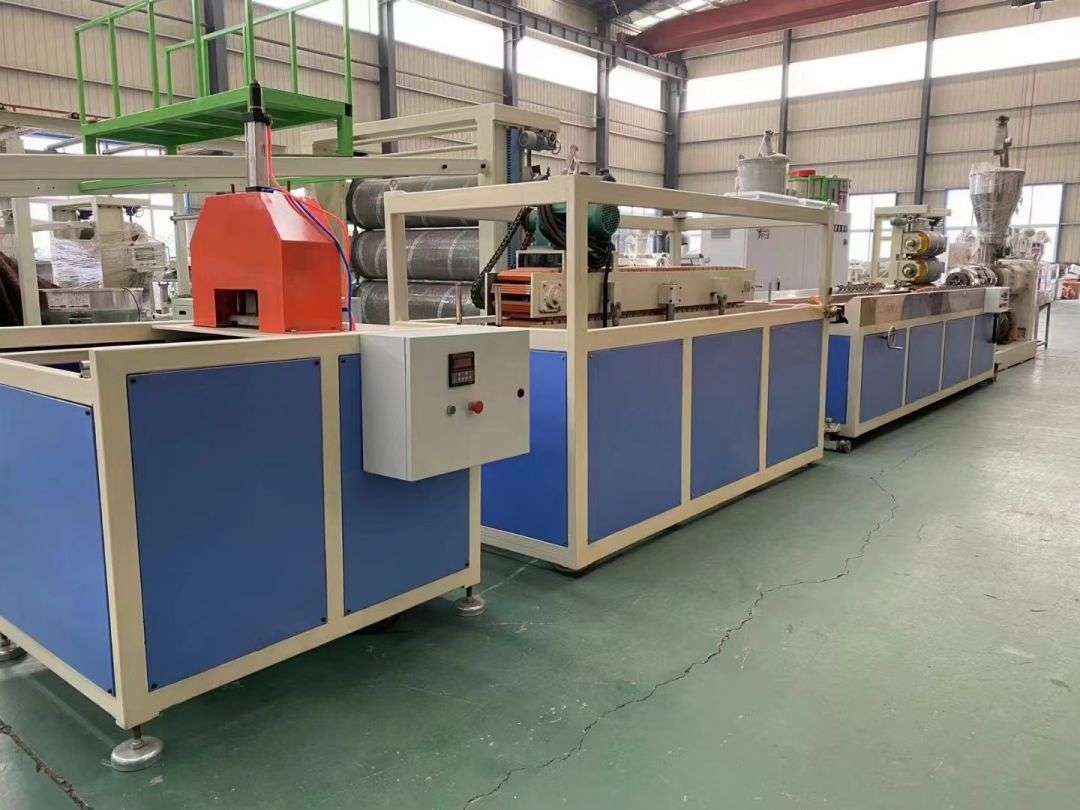

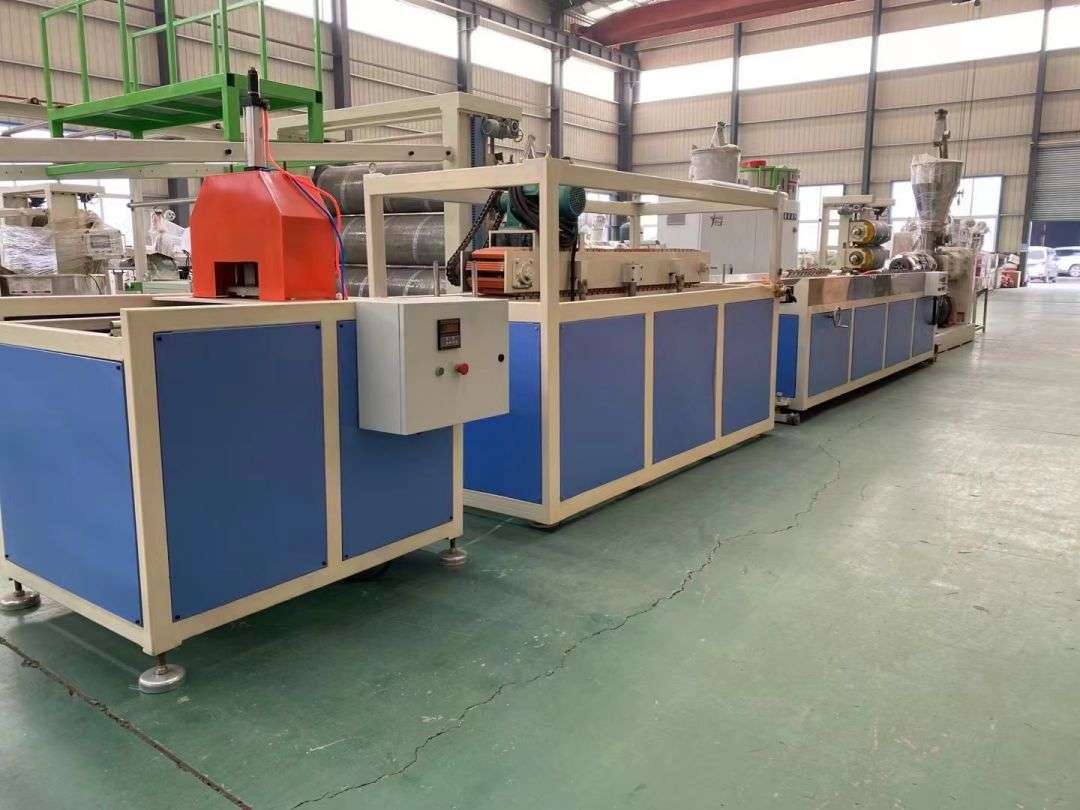

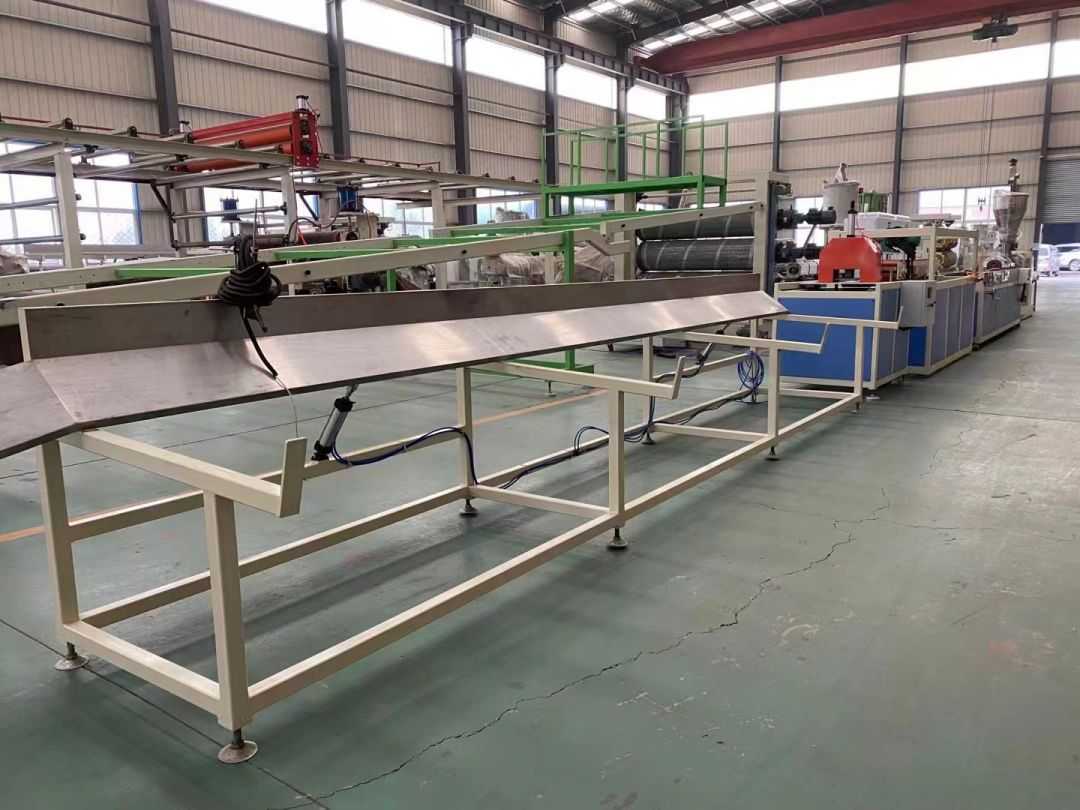

Profilproduksjonslinjen bruker SJSZ-65/132-seriens koniske dobbeltskrueekstrudere, vakuumformingsplattformer i rustfritt stål, beltetraktorer, integrerte automatiske skjæremaskiner og vippestativer for lossing. Formingsplattformen er utstyrt med høytrykksvakuumpumpe og vannpumpe, som er firedimensjonalt justerbare. Traktoren er pneumatisk klemt. Den automatiske kuttemaskinen med fast lengde bruker en reisebryter for å kutte til en fast lengde. Stablestativet er 6 meter langt, laget av rustfritt stål, og pneumatisk snudd.

sak

produktvisning

prosjekt	teknisk parameter
hovedmotor
elektrisk styreskap	* Luftbryter: Chint * Ståltykkelsen som brukes er ikke mindre enn 1,5 mm, og alle elektriske komponenter er av kjente merker
Produksjonsvolum (kg/t)	100-200 (varierer med forskjellig ekstruderingsvolum av bearbeidede materialer og driftsforhold)
størrelse (mm)	3670 x 1500 x 2350 mm
vekt (kg)	3000 kg
Automatisk doserings- og fôringsbeholder	Materiale: rustfritt stål
Kraftoverføringslinje	tre-fase fire-leder system
Temperaturregulator, med nødstopp og beskyttelsesfunksjoner	Intelligent temperaturkontrollbord Overstrømsbeskyttelse alarmfunksjon Høyspent overbelastningsbeskyttelsessystem.
trekk	Høy skjærkraft, god mykgjørende effekt, høy produksjon (100-160 kg / t) profilekstruderingshastighet av tilsvarende størrelse for å oppfylle produksjonskravene til produksjonslinjen. Høyt nivå produksjonsmaterialer og slitesterke deler har robuste egenskaper.
Hvordan dataene på betjeningspanelet vises	digital skjerm
Skrue: høykvalitets legering 38CrMoAIA nitridlagtykkelse 0,7 mm, overflatehardhet HV940, Ra0,4um Kinas velkjente merkevare
diameter (mm)	65/132 mm
aktiv lengde (mm)	2140 mm
mengde	Artikkel 2
form	avsmalning
Hastighet Hastighet (r/min)	1~34 (divers)
Trommel høykvalitets legering 38CrMoAIA nitrid lagtykkelse 0,7 mm, overflatehardhet HV940, Ra0,4um
Maskinsylinder type	monolittiske enheter
Oppvarmingsmetode	Varmering i støping av aluminium
Antall oppvarmingsområder	Område 4
varmeeffekt (kw)	30Kw (11/4/6/8)
temperaturområde (℃)	50~350 ℃
Antall kjøleområder	3 Distrikt
Kombinert flytkjerne	45 #, forkrommet innvendig overflate
kjølevæskepassasje	3X250w viften er avkjølt
kjølemedium	luft
kvalitetssikring	Levetid på over 10 000 timer
Håndteringsmetoden til maskintrommelen	Dobbeltlegert hardhet HRC 55-62
2. Drivsystem og retardasjonssystem
Hoveddrivmotorkraft	37kw, Shandong kjent merke motor
Arbeidsmetode for hovedmotoren	Trefase asynkronmotor, direkte koblet til girkassen, motoren med variabel frekvensomformingsregulator
Hastigheten til hovedmotoren	30~1400r/min
Merket til girkassen	Horisontal girkasse med høy torsjon, skrånende tannhjul
tannhjul	Nitrogeninfiltrasjonsbehandling, girmaterialet er 20CrMoTi
jobb billettboks	De to reduksjonsakslene for distribusjonsboksen drives av taiske gir
Hastighetsreguleringsmodus for hovedmotoren	AC hastighetsregulering
3. vakuumpumpesystem
type	vannring vakuumpumpe
kraften til motoren	3kw
Motorens arbeidsmodus	trefase asynkron motor
vakuum grad	0~-0,8 pa
vakuumpumpe	Eksoshastighet: 60m³/t

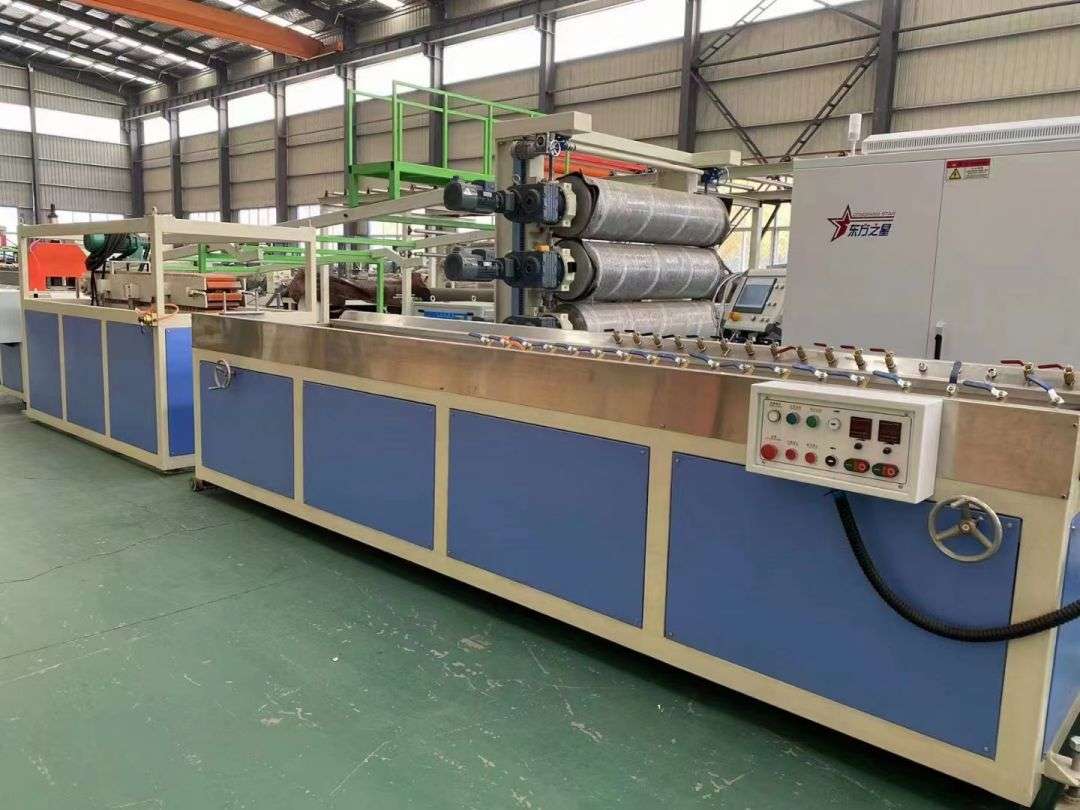

1. 240 Vakuum-innstillingsbord

størrelse (mm)	400012001475 mm (inkludert størrelse på styreskinne)
Vannplatemateriale	rustfritt stål
Antall luftdyse og vanndyse	Omtrent 60
Flytt motoren før og etter	0,75KW (1 sett)
vannpumpe	3KW
Vakuumpumpe type	Vannring vakuumpumpe
Vakuumpumpekraft	To, 4kw
vakuumgrad (Mpa)	0~-0,8 pa
Plasseringen og tilkoblingsmodusen til vanndampdysen	Plassering: begge sider av innstillingsstadiet: fast type
Justeringsmodus for senterhøyden	Cochlea orm manual
kontrollskap	1、 enkel betjening. 2、 Reiser innstillingstabellen før og etter elektrisk justering, manuell opp- og nedjustering. 3、 Elektriske apparater er laget av Chint 4、 Alle motorer har overbelastningsbeskyttelse.
Volum og mengde på vanntanken	Ca 150L

Generelle spesifikasjonsparametere

Automatisk vannforsyning og avløpskontroll

Vakuumtabell 1

Flytt 700 mm mm og fremover

Venstre og høyre finjustering ± 30 mm

Vannskiver er laget av rustfritt stål

Eksternt rør og utstyr er enkelt å installere og enkelt overhale.

Alle ytterrør for vanntilførsel og avløp er laget av størrelse 1 "-2" galvaniserte stålrør.

godt utseende

2. Beltetraktor

Lang, X og bred (mm)	1800 mm x 1500 mm x 1700 mm
Trekkhastighet (m/min) maksimalt trekk i draget	0,8-5 m/l 4000 N
Trekkmotoreffekt (kw)	2,2kw x 1
Spor måte	pneumatisk
Motortilkoblingsmodus	stjerneforbindelse
antall motorer	1
motorhastighet	10~1450r/min
Spor effektiv lengde	1500 mm
Motorhastighetsregulering	AC-motor, inverterhastighetsregulering
Tilkoblingsmodus av gummi og skinne	Rask tilkoblet med skruer, enkel å installere og fjerne
Kjennetegn på trekkblokker	Kombiner med gummiklosser og Q235A stål, med god holdbarhet og slitestyrke
Modusens clammode	pneumatisk kontroll
Senterhøyde på traktoren	1000 ± 50 mm, justerbar, synkron trekkhastighet.
Trykklufttrykk	0,5~0,7Mpa
Metode for påfylling av kjede	Manuell tillegg
kontrollskap Sylinder og pneumatiske deler	Elektriske deler: Chint Sylinderen brukes av Yadke
Alle pneumatiske deler: Yadker × Traktorkontrolleren er på vakuumkontrollkortet × Dørene og boksene på de resterende sidene er produsert med en tykkelse på 1,5 mm stålplate. × Utseendet til traktoren er vakkert.

Automatisk skjæreintegrert maskin

3. Kuttemaskin: 1200 MM X 1160 MM X 1600 MM
Trykkmodus Kuttenøyaktighet Klippehøyde Kutt motorkraften	pneumatisk krets ≤2 mm ≤150 mm 1,5 kw
Maksimal klippebredde	260 mm
meter metode	fotoelektrisk bryter
Luftkompresjonstrykk	0,5~0,7Mpa
