PVC veggpanel produksjonslinje

PVC veggpanel produksjonslinje består av:

① Konisk dobbel hovedmaskin

② Lim ekstruder

③ Vakuumformingsbord

④ Trekkmaskin

⑤ Kuttemaskin

⑥ Materialmottaksstativ

PVC-veggpanelproduksjonslinjen vedtar intelligent kontroll, høy grad av automatisering, stabil drift, enkel betjening og høy produksjonseffektivitet. I tillegg har vårt firma alltid holdt seg til den kundeorienterte tilnærmingen og alltid implementert den "nøkkelferdige" løsningen, og gir kundene dør-til-dør installasjon, igangkjøring, produksjon og opplæring, og råvareformelen sikrer at kundene kan produsere uavhengig og stabilt.

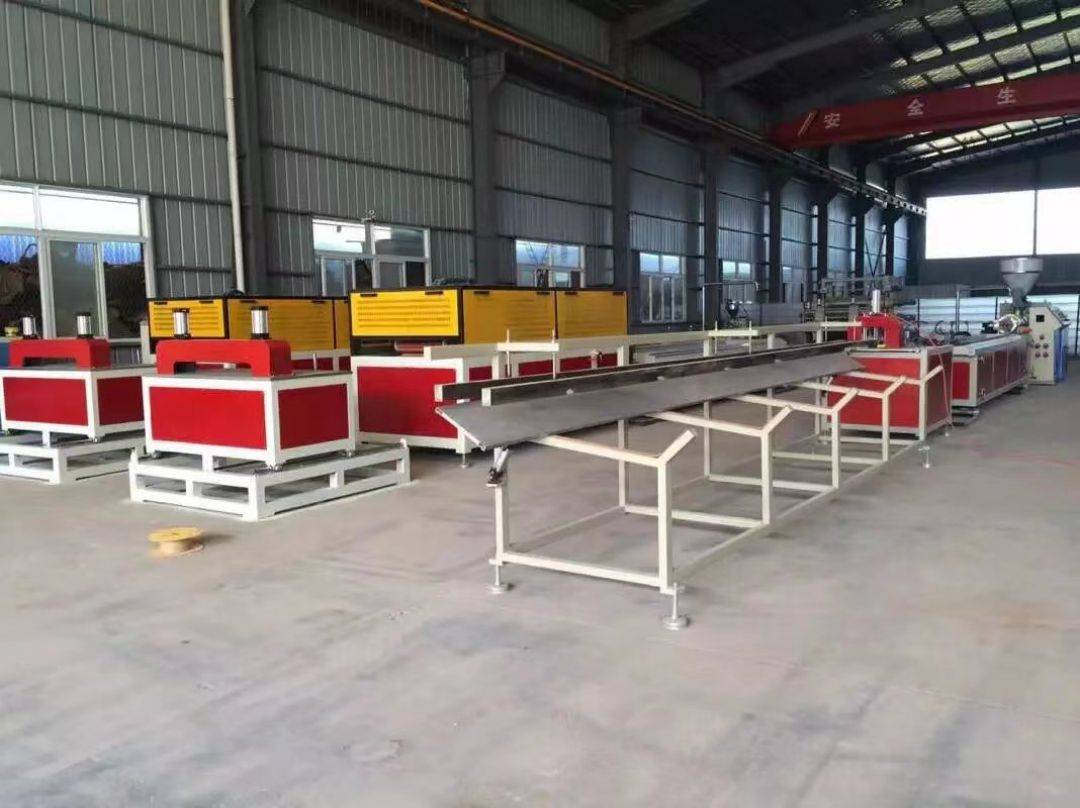

Produksjonslinjen for PVC-veggpaneler består hovedsakelig av en konisk dobbeltskrueekstruder, et vakuumformingsbord, en traktor, en skjæremaskin og et stativ for mottak av materialer.

PVC-veggpanelproduksjonslinjen vedtar intelligent kontroll, med høy grad av automatisering, stabilt utstyr, enkel betjening og høy produksjonseffektivitet. Ved å erstatte former med ulike spesifikasjoner, kan tre-plast dekorative veggpaneler av ulike spesifikasjoner, størrelser, former og tykkelser produseres.

"PVC veggpanel", også kjent som "integrert vegg", er laget av bambusfiber som materiale og harpiksmateriale som overflateteknologi. Det er mye brukt i hjem, ingeniørfag og andre veggdekorasjonsmaterialer. Fargene er sammenlignbare med tradisjonelle tapeter, og samtidig har den også fordelene med wainscoting og fungerer som en ny type veggdekorasjonsmateriale som erstatter veggmaling og tapet.

sak

produktvisning

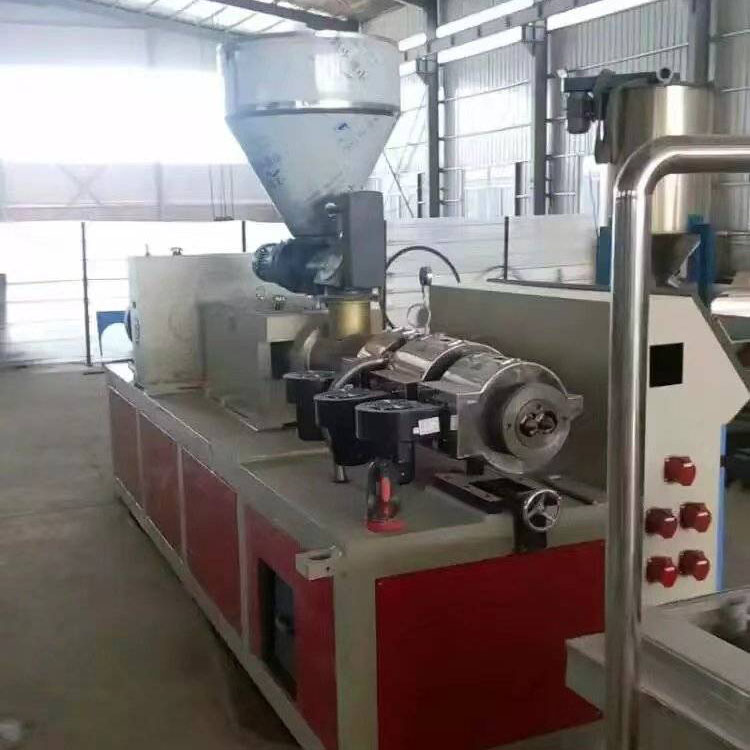

Taper dobbel ekstruder

Et ekstruderingssystem

1. Skruediameter: 65/132 (Zhoushan, Zhejiang)

2、  Design maksimal effekt: 180–200 kg/t

3、 Skruestrukturen er designet for PVC-pulver i form av konisk rotasjon.

4、 Skruemateriale 38CrMoAlA nitrid, avsaltningsdybde 0,5—0,7 mm, overflatehardhet HV 940

5、 Patronvarmesystem varmering i støpt aluminium + deksel i rustfritt stål

6、 Kjølemodus Viften har tvungen avkjøling

7、 Oppvarmingsområde nummer 5 område, varmeeffekt på 26KW,

B Kvantitativt fôringssystem

1、 Bruk innmatingstrakten i rustfritt stål

2、 Strøm til fôringsmotoren: 1,1KW

3、 Hastighetsreguleringsmodus for fôringssystemet: frekvensomformingshastighetsregulering

C, vakuumpumpesystem

1. Effekt på vakuumpumpen: 2,2KW

2. Vakuumgrad: 0- -0, og 7Pa

D, drivsystem

1. Bruk høy dreiemomenthastighetsreduksjonsboks, lav støy og lang levetid (Jiangyin, Jiangsu)

2, reduksjonsgirmateriale 20CrMoTi, gir med skrå tannoverflatekombinasjon,

3. Fordelingsboks: enkeltakset dreiemomentutgang til dobbeltakset dreiemomentutgang gjennom superbikalgir

E, Hovedmotorsystem

1. Hovedmotoreffekt: 37KW (Shandong Kejie eller Shandong Xian motor)

2. Hovedmotorhastighetsreguleringsmodus: AC frekvenskonverteringskontroll

F, elektrisk kontrollsystem

1. Unikt designet elektrisk styreskap

2. Chint lavspente elektriske apparater

3. Intelligent temperaturkontroller

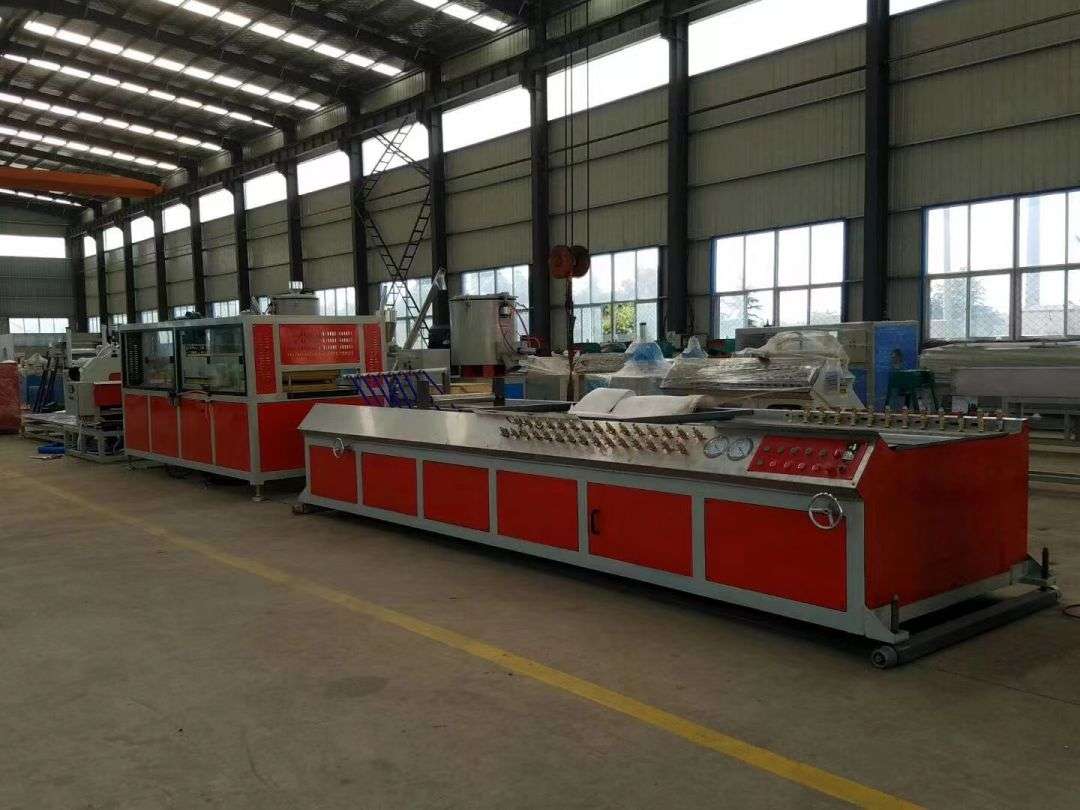

YFD Vacuum Setting Table

1、 Vanntanken er laget av rustfritt stål

2、 Lengde på dekkebordet: 5000 mm

3、 Sett bordbredde: 1200mm

4、 Bredde på installasjonssenteret på innstillingstrinnet: 800 mm

5、 Vakuumpumpe: 5,5KW x2,4KW x1, tre vakuumpumper er direkte tilkoblet vannsirkulasjon, vakuumgrad 0-0,8Pa

6、 #: 40 hver, fordelt på begge sider av innstillingsscenen

7、 Den fremre og bakre bevegelige enheten på innstillingstrinnet: cykloidmotoren driver valsetråden til å dra

8、 Annen flerdimensjonal retningsjustering: alle er manuelle justeringer

9、 Mengde kjølevann: 6 kubikkmeter / time

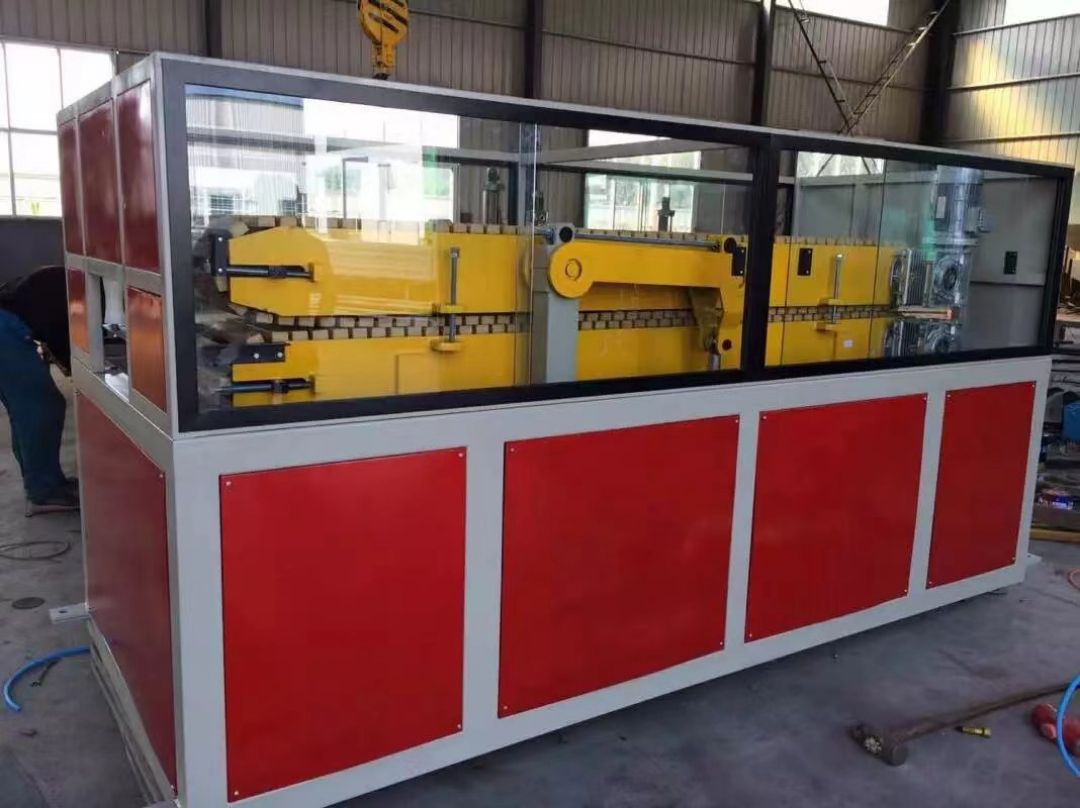

YF 600 traktor

1、 Antall trekkbånd: 2 barer

2、 Hvert trekkbelte drives av en retardasjonsmotor, motoreffekt 1,5KW / enhet

3、 Effektiv klemlengde for trekkraft: 1800 mm

4、 Effektiv bredde på trekkbeltet: 600 mm

5、 Trekkhastighet: 0,3-3m / min

6、 Arbeidstrykk: 0,5-0,7Mpa

YFQ600 skjæremaskin

1、 Skjæremotoreffekt: 2,2 Kw

2, Maks. skjærebredde: 600mm

3、 Sugemotorens effekt: 2,2 Kw

4、 Kuttsagblad: høykvalitets legering, sagbladdiameter: 350 mm

5、 Skjærebordbevegelse og sagemodus: pneumatisk

6、 Kuttemodus: automatisk / manuell

7, meter meter: reisebrytermåler

8、 Arbeidstrykk: 0,5-0,7Mpa

9、 Maksimal klippehøyde: 70 mm

YF-600 stativ

1、 Lengde på 6000 mm

2、 Flip-modus: pneumatisk

3 、 Benkeplatemateriale: rustfritt stål
