Hvilke produkter kan lages av PLA nedbrytbar plastplatemaskin?

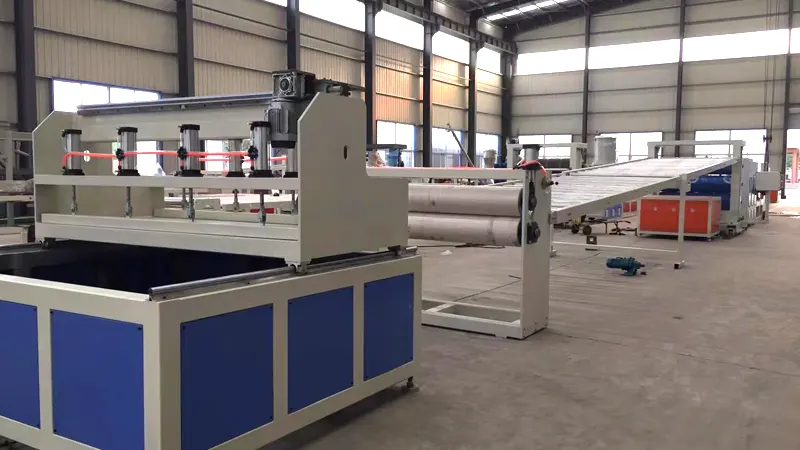

Materialegenskaper og utstyrskompatibilitet

Før du undersøker spesifikke produktkategorier, er det viktig å forstå behandlingsgrensene til PLA. PLA er en varmefølsom krystallinsk polymer med en glassovergangstemperatur (Tg) på ca. 55-60°C og et smeltepunkt (Tm) i området 150-180°C. PLA-harpikser som brukes til arkekstrudering er typisk semi-krystallinske eller amorfe kvaliteter, som krever lavtemperatur-plastiserende skruedesign og tvungne luft- eller vannkjølte kjølevalser for å undertrykke krystallkjernedannelse og geldannelse. Standard utstyrskonfigurasjoner avPLA nedbrytbar plastplatemaskinmå inkludere tørkesystemer med vakuumtørkemiddel som er i stand til å oppnå duggpunkter under -40°C, da gjenværende fuktighet over 500 ppm vil utløse hydrolytisk kjedeklipp og resultere i et betydelig fall i egenviskositet (IV), noe som går på bekostning av mekaniske egenskaper.

1. Gjennomsiktige emballasjebeholdere med høy stivhet (erstatning av PET/PVC)

• Typiske produkter: brettekartonger (som skjorteesker), frukt- og bærbeholdere, blomsterhylser og antistatiske skuffer for elektroniske komponenter.

• Tekniske høydepunkter: det brukes amorfe PLA-kvaliteter, som hurtig bråkjøles på kjøleruller (rulletemperatur kontrollert til 20-30°C) for å bevare polymerkjedene i en uryddig ikke-krystallinsk tilstand, noe som gir høy optisk klarhet med uklarhetsverdier under 5 %. Arktykkelse for disse bruksområdene varierer vanligvis fra 0,2 mm til 0,8 mm.

• Utstyrskrav: PLA-nedbrytbar plastplatemaskin må være utstyrt med speilpolerte kjøleruller og lukkede luftkniver for å forhindre oksidativ gulning og overflateflekker.

2. Varmebestandige matvarer (PP/PS-erstatning)

• Typiske produkter: lokk for varme drikker, mikrobølgesikre måltidsbrett, hurtigmat-muslinger og varmebestandige suppeboller.

• Tekniske høydepunkter: umodifisert PLA viser dårlig varmebestandighet med et Vicat-mykningspunkt rundt 55°C, som er utilstrekkelig for scenarier med varmfylling eller gjenoppvarming. For å heve driftstemperaturer til over 100°C, krever harpiksen blanding med stereokompleksdannende tilsetningsstoffer (som PDLA) eller post-ekstruderingsorientering og termisk krystallisering. Slike formuleringer krever blandeskruegeometrier med høy skjærkraft for å sikre jevn dispersjon av kjernedannende midler (typisk talkum eller amidbaserte forbindelser) som akselererer krystalliseringskinetikk.

• Utstyrskrav: PLA-nedbrytbare plastplater må inkludere sidematere med flere porter for nøyaktig innføring av disse tilsetningsstoffene direkte i smeltestrømmen.

3. Skumdempende ark (EPS/EPE-erstatning)

• Typiske produkter: beskyttende innsatser for forbrukerelektronikk, skillevegger for flaskevarer, isolerte fraktbeholdere for kjølekjedelogistikk og støtdempende engangsemballasje.

• Tekniske høydepunkter: produksjonsprosessen innebærer å injisere fysiske esemidler (som karbondioksid eller butan) i smelten, eller blande kjemiske esemidler (azodikarbonamidderivater) som brytes ned under kontrollert temperatur og trykk. Ved ekstrudering gjennom en spesialisert dyseleppe, initierer det plutselige trykkfallet boblekjernedannelse og vekst, og produserer skumplate med tettheter fra 0,05 g/cm³ til 0,8 g/cm³.

• Utstyrskrav: PLA-nedbrytbare plastplatemaskinen må ha dedikerte statiske blandere og smeltekjølere for å opprettholde oppløsningstrykk over 15 MPa i tønnen, sammen med spesialprofilerte dyslepper designet for å forhindre for tidlig cellekollaps under ekspansjon.

4. Steriliserbar emballasje av medisinsk kvalitet (PVC-erstatning)

• Typiske produkter: sterile prosedyrebrett for kirurgiske instrumenter, inneremballasjeblister for undersøkelseshansker og basisbaner for farmasøytiske enhetsdoseblisterpakninger.

• Tekniske høydepunkter: PLA-kvaliteter med høy renhet og lavt ekstraherbare egenskaper kreves, som tåler gammastråling eller etylenoksid (EtO) steriliseringssykluser uten nedbrytning. Ekstrusjonsprosessen må inkludere smeltefiltreringssystemer med absolutt filtreringspresisjon på 50 µm eller finere for å eliminere geler, karboniserte partikler og fiskeøyne som ville kompromittere optisk klarhet og barriereintegritet.

• Utstyrskrav: tønne- og skruemontasjen til PLA-nedbrytbare plastplater krever rustfritt stål eller korrosjonsbestandige foringer, og hele produksjonslinjen må oppfylle renromsstandarder (typisk ISO-klasse 8 / klasse 100 000 eller høyere) for å tilfredsstille regulatorisk samsvar for produksjon av medisinsk utstyr.

5. Industrielt og landbruksbasert funksjonsark (ikke-emballasje)

• Typiske produkter: fullstendig biologisk nedbrytbare mulching-filmer for landbruket (i tykkere målere), frøplantepotter, substratfilmer for termisk overføring og avtakbare skyggepaneler for drivhus.

• Tekniske høydepunkter: disse applikasjonene krever ofte herdemodifikasjoner, oppnådd gjennom ko-ekstrudering av PLA med PBAT (polybutylenadipat-co-tereftalat) i en A/B/A lagdelt struktur, hvor det indre B-laget gir forbedret rivemotstand og fleksibilitet. Arktykkelse varierer fra 0,5 mm til 3 mm.

• Utstyrskrav: denPLA nedbrytbar plastplatemaskinmå konfigureres med ko-ekstruderte mateblokker eller multi-manifold-dyser (ABA-type distributører), sammen med online tykkelsesmålingssystemer (enten beta-ray eller infrarød-basert) som gir sanntids tilbakemelding for automatisk dyse-leppeprofiljustering.

Veiledning for valg av utstyr (etter produkttype og gjennomstrømning)

Vanlige produktfeil og prosessmottiltak (praktisk veiledning)

Gjeldende utviklingstrender innen PLA-plateekstrudering peker mot høyfylte formuleringer som inneholder 30 % eller mer kalsiumkarbonat eller tremel for å redusere råvarekostnadene og samtidig opprettholde akseptabel mekanisk ytelse. Fullstendig biologisk nedbrytbare flerkomponentblandinger (PLA + PBS + PCL) vinner frem for applikasjoner som krever skreddersydde nedbrytningsprofiler. Utstyrsprodusenter integrerer i økende grad AI-drevne inspeksjonssystemer for maskinsyn direkte i ekstruderingslinjen til PLA Degradable Plastic Sheet Machine, noe som muliggjør sanntidsdeteksjon av svarte flekker, bobler og overflateriper. Dette fremskrittet har vist målbare kvalitetsforbedringer, og har økt førstegangsutbytte fra omtrent 92 % til over 98 % i kommersielle produksjonsmiljøer, samtidig som manuell inspeksjonsarbeid og omarbeiding av skrot er redusert.
